Vanne papillon en fonte ductile

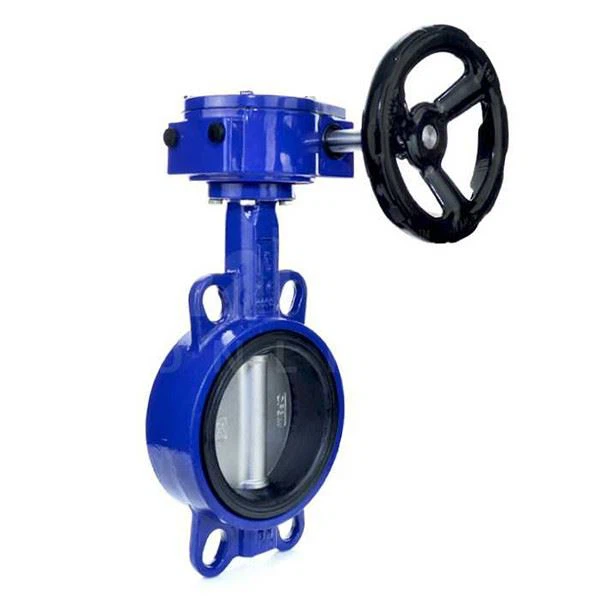

Vanne papillon de type Wafer en fonte ductile avec joint souple
 | Taille | DN25-1200 (1"-48") |
Pression nominale (Classe) | PN10/PN16 (150lb/200lb) | |
Concevoir | BS5155/EN593/API609/MSS SP-67 | |
Face à face | FR558-1 20/API609/MSS SP-67 | |
Bride d'extrémité | ISO7005/EN1092/ANSI B16.1 | |
Bride supérieure | ISO5211 | |
Test | EN12266/API598/MSS SP-67 | |
Corps | Fonte ductile | |
Disque | DI/SS/cuivre/caoutchouc doublé | |
Siège | EPDM/NBR/FPM/PTFE |

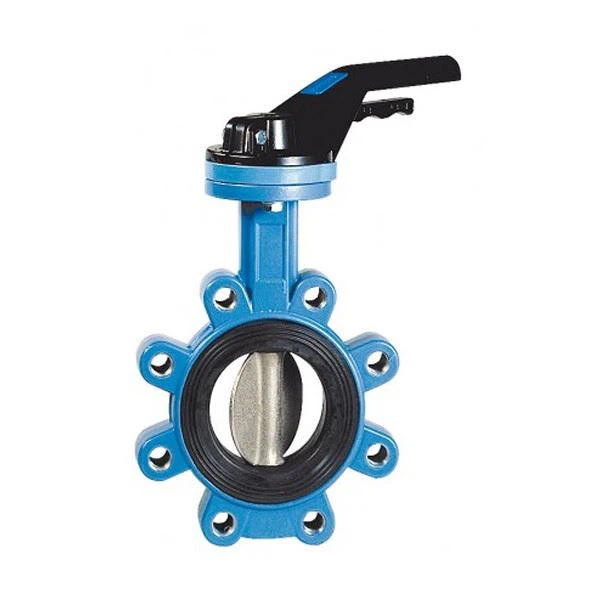

Vanne papillon à oreilles en fonte ductile avec joint souple
 | Taille | DN50-600 (2"-24") |
Pression nominale (Classe) | PN10/PN16 (150lb/200lb) | |
Concevoir | SP EN593/API609/MSS-67 | |
Face à face | FR558-1 20/API609/MSS SP-67 | |
Bride d'extrémité | ISO7005/EN1092/ANSI B16.1 | |
Bride supérieure | ISO5211 | |
Test | SP EN12266/API598/MSS-67 | |
| ||
Corps | Fonte ductile | |
Disque | DI/SS/cuivre/caoutchouc doublé | |
Siège | EPDM/NBR/FPM/PTFE |

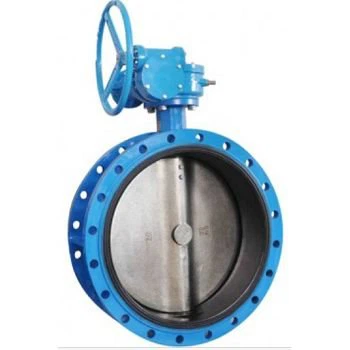

Vanne papillon à bride en fonte ductile avec étanchéité souple
 | Taille | DN10-2000 (4"-80") |
Pression nominale (Classe) | PN10/PN16 (150lb/200lb) | |
Concevoir | SP EN593/API609/MSS-67 | |
Face à face | FR558-1 20/API609//MSS SP-67 | |
Bride d'extrémité | ISO7005/EN1092/ANSI B16.1 | |
Bride supérieure | ISO5211 | |
Test | SP EN12266/API598/MSS-67 | |
| ||
Corps | Fonte ductile | |
Disque | DI/SS/cuivre/caoutchouc doublé | |
Siège | EPDM/NBR/FPM/PTFE |
Vanne papillon centrée en fonte ductile
 | Taille | DN150-1200 (6"-24") |
Pression nominale (Classe) | PN10/PN16 (150lb/200lb) | |
Concevoir | EN593/API609//SP MSS-67 | |
Face à face | FR558-1 13,14/API609//MSS SP-67 | |
Bride d'extrémité | ISO7005/EN1092/ANSI B16.1 | |
Bride supérieure | ISO5211 | |
Test | SP EN12266/API598/MSS-67 | |
| ||
Corps | Fonte ductile | |
Disque | DI/SS/cuivre/caoutchouc doublé | |
Siège | EPDM/NBR/FPM/PTFE |
Vanne papillon excentrique double en fonte ductile
 | Taille | DN100-2600 (4"-104") |
Pression nominale (Classe) | PN10/PN16 (150lb/200lb) | |
Concevoir | EN593/API609//SP MSS-67 | |
Face à face | FR558-1 13,14/API609//MSS SP-67 | |
Bride d'extrémité | ISO7005/EN1092/ANSI B16.1 | |
Bride supérieure | ISO5211 | |
Test | EN12266/API598/.MSS SP-67 | |
| ||
Corps | Fonte ductile | |
Disque | DI/SS/cuivre/caoutchouc doublé | |
Siège | EPDM/NBR/FPM/PTFE |
Vanne papillon rainurée en fonte ductile avec joint souple
 | Taille | DN50-300 (2"-12") |
Pression nominale (Classe) | PN10/PN16 (150lb/200lb) | |
Concevoir | EN593/API609//SP MSS-67 | |
Face à face | FR558-1 20//MSS SP-67 | |
Terminer la connexion | ANSI C608 | |
Bride supérieure | ISO5211 | |
Test | EN12266/MSS SP-67 | |
| ||
Corps | Fonte ductile | |
Disque | ID | |
Siège | EPDM/NBR/FPM/PTFE |
Température de fonctionnement de la vanne papillon en fonte ductile
| Type de revêtement de siège | Température de fonctionnement |
EPDM | -45 degré -135 degré |
NBR | -12 degré -82 degré |
FPM (Viton) | -50 degré -200 degré |
PTFE | -10 degré -150 degré |
Mode de fonctionnement de la vanne papillon métallique
1. Levier manuel
2. Boîte de vitesses
3. Actionneur électrique
4. Actionneur pneumatique
